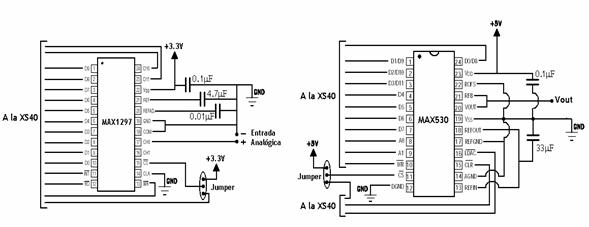

Esquema

Descripción

En esta placa se ha incluido un convertidor Analógico-Digital (ADC) y un Convertidor Digital-Analógico (DAC), creando una interfaz sencilla entre la FPGA y el mundo analógico.

Los dispositivos seleccionados son el MAX1297 (256KHz y 12bits) como ADC y el MAX530 (12 bits) como DAC ambos de Maxim.

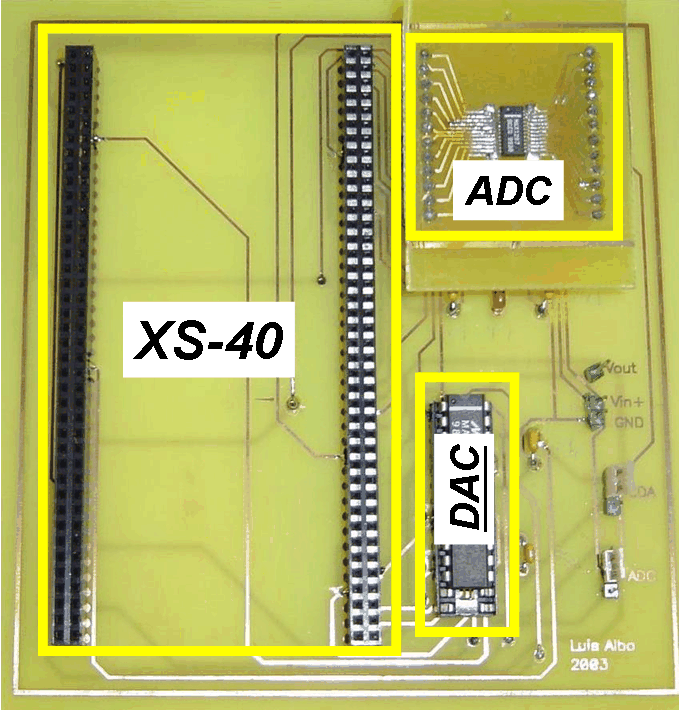

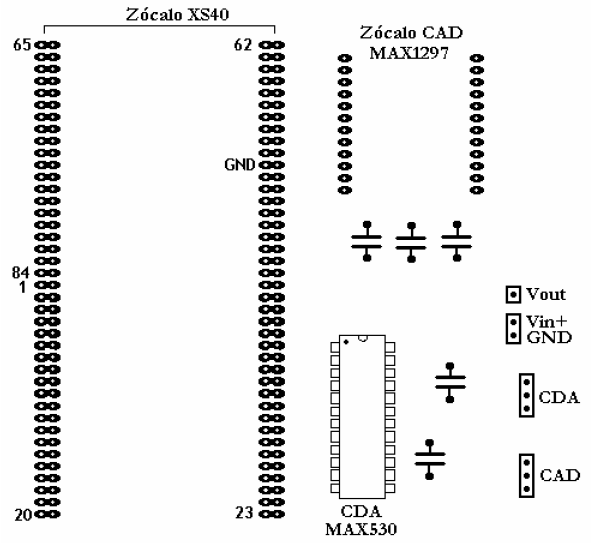

Disposición de la placa:

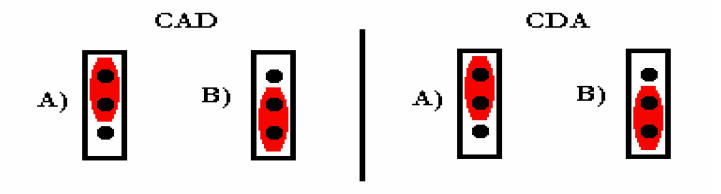

Jumpers

CAD:

Posición A) Fijamos un '1' lógico en /CS del convertidor deshabilitándolo.

Posición B) Conectamos el /CS del convertidor al pin 29 de la FPGA.

CDA:

Posicón A) Fijamos un '1' en /CS deshabilitándolo

Posición B) Conectamos /CS al pin 37 de FPGA.

Pines

Fichero .ucf

MAX530 (DAC):

NET cs LOC = P37;
NET wr LOC = P70;
NET clr LOC = P28;
NET ldac LOC = P14;
NET a0 LOC = P27;
NET a1 LOC = P68;
NET data<0> LOC = P26;
NET data<1> LOC = P7;
NET data<2> LOC = P8;
NET data<3> LOC = P18;
NET data<4> LOC = P20;
NET data<5> LOC = P23;
NET data<6> LOC = P24;
NET data<7> LOC = P25;

MAX1297 (ADC):

NET int LOC = P10;
NET cs LOC = P29;
NET wr LOC = P62;
NET rd LOC = P61;
NET data<0> LOC = P38;
NET data<1> LOC = P39;
NET data<2> LOC = P40;
NET data<3> LOC = P41;
NET data<4> LOC = P60;
NET data<5> LOC = P58;
NET data<6> LOC = P50;
NET data<7> LOC = P56;
NET data<8> LOC = P51;
NET data<9> LOC = P80;
NET data<10> LOC = P81;
NET data<11> LOC = P35;

Catálogos

1. Convertidor ADC MAX1297 de Maxim.

2. Convertidor DAC MAX530 de Maxim.
