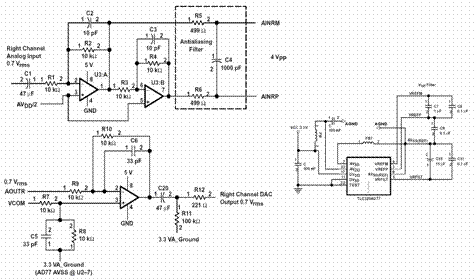

Esquema

Descripción

En esta placa se ha incluido un Codec de audio y los amplificadores de entrada y salida necesarios. El codec elegido ha sido el TLC320AD77 de Texas Instruments.

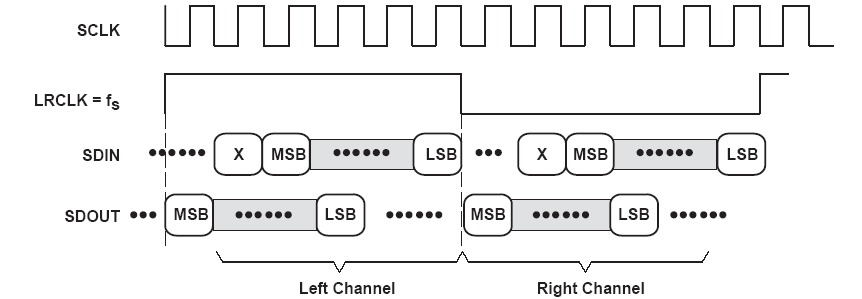

La interfaz serie del Codec se ha configurado en el modo 1, es decir, 20-bit, MSB first, right justified/left justified. (MOD2='0', MOD1='0', MOD0='1')

El filtro de pre-énfasis se ha seleccionado a 40KHz (DEM1='1', DEM0='0').

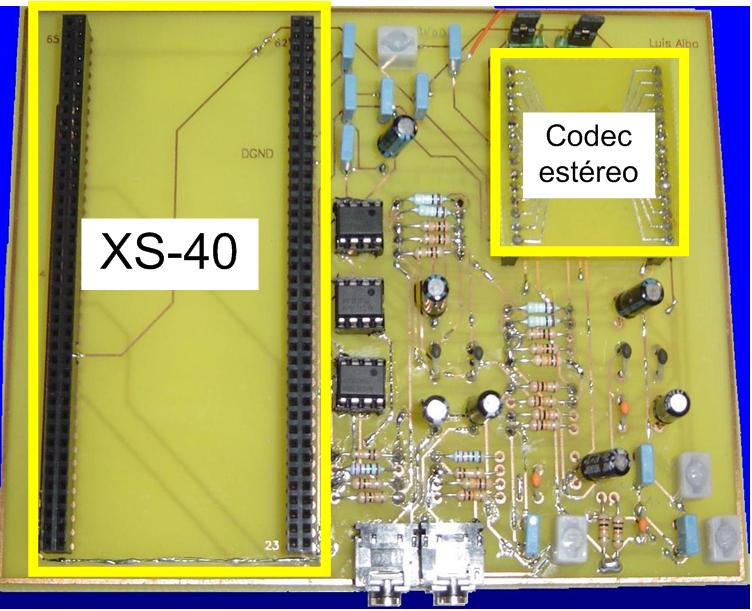

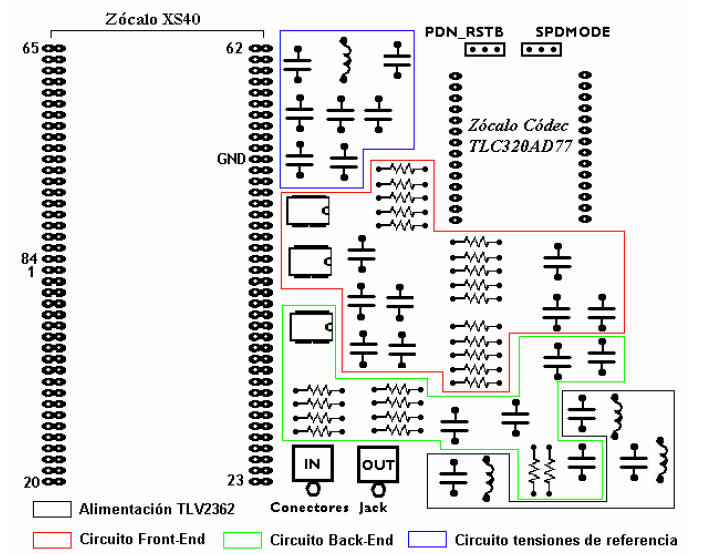

Disposición de la placa:

Jumpers

PDN:RSTB:

Posción A) Fijamos un '1' en el pin PDN_RSTB (Power down/reset), permitiendo su funcionamiento normal.

Posción B) Conectamos un '0' a PDN_RSTB.

SPDMOD:

Posición A) Fijamos un '1' en SPDMOD. Frecuencias de muestreo superiores a 48KHz y hasta 96KHz.

Posición B) Fijamos un '0' en SPDMOD. Frecuencias de muestro de 16KHz a 48KHz (inclusive).

Pines

Fichero .ucf

NET sdout LOC = P6;
NET mclk LOC = P9;
NET lrck LOC = P66;
NET sdin LOC = P70;
NET sclk LOC = P77;


Catálogos

1. Codec de audio TLC320AD77 de Texas Instrument.

2. Amplificador operacional.
